SmartAX MA5600業務框配置

SmartAX MA5600業務框可通過配置不同的業務板來實現xDSL業務的接入和上行，該設備業務框有16個槽位，頂部配置一個風扇框，通過掛耳固定在機柜中。

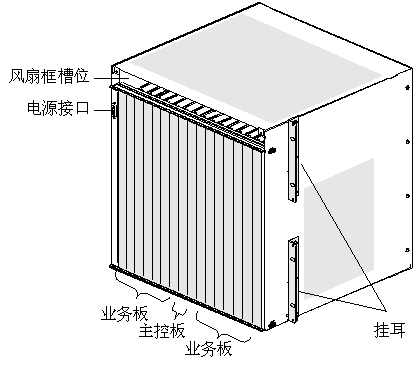

業務框外觀與結構組成圖

SmartAX MA5600業務框高10U（1U＝44.45mm），提供16個槽位，用于配置各種單板，功能表現為：接入VDSL2、ADSL2+、SHDSL業務；將接入的業務進行IP處理，并統一上行到IP網絡。

SmartAX MA5600業務框提供14個業務板槽位和2個主控板槽位，業務框采用GE總線高速背板，提供16個槽位（槽位號0～15）。

SmartAX MA5600業務框單板配置列表

單板類別	單板絲印	槽位限制
主控板	SCUB	插在7、8槽位（單配主控板時主控板必須放在7槽位）
	SCUK
	SPMF	分離器框7、8槽位，只能配一塊
業務板	ADEF	插在0～6、9～15槽位
	ADEE
	SHEA
	SHEB
	VDEB
接口板	ETHA	插在0～6、9～15槽位

OLT設備SmartAX MA5600不帶掛耳業務框物理尺寸為435.4mm（寬）×420mm（深）×441.8mm（高）；帶掛耳物理尺寸為482.6mm（寬）×420mm（深）×441.8mm（高）?？諛I(yè)務框重19.4kg，最大功耗（1SCU+14ADEF+風扇框）為1121W，典型功耗（1SCU+14ADEF+風扇框）為659W。
